Flansch-Thermoelement

Unsere Flansch-Thermoelemente dienen zur Temperaturmessung von flüssigen und gasförmigen Medien in Rohrleitungen und Behältern. Unser TTF ist standardmäßig auch mit Ex-Zulassung erhältlich. Bei Anwendungen in aggressiven Medien können zudem spezielle Materialien oder Beschichtungen verwendet werden.

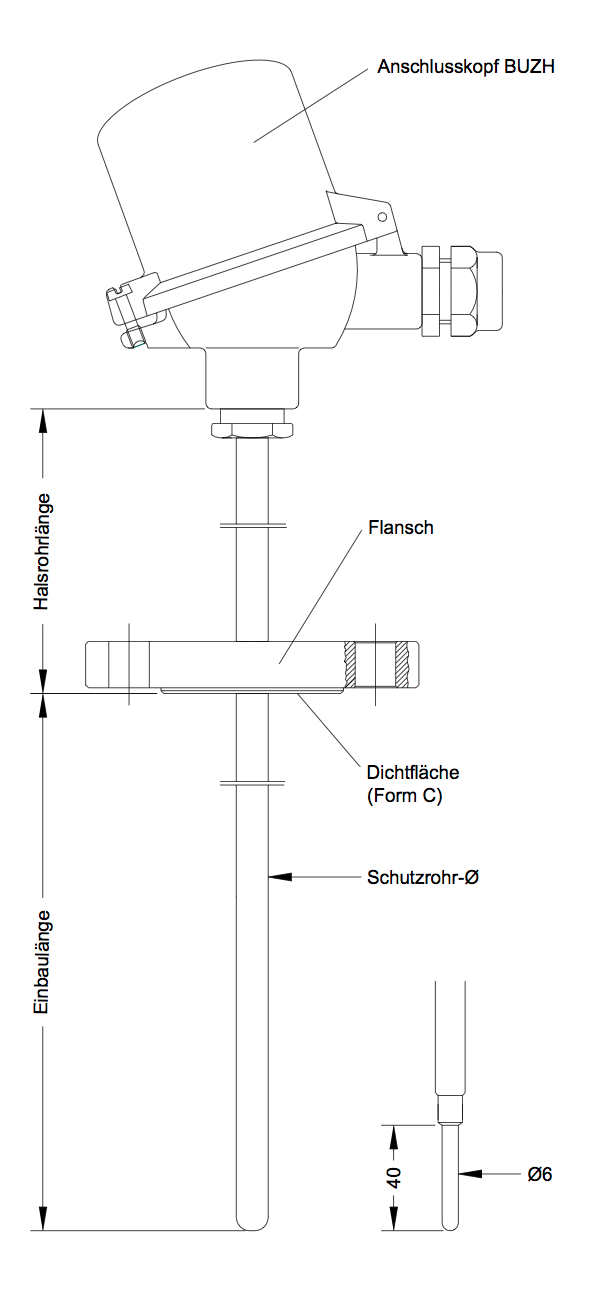

Flansch-Thermoelement TTFa

Einsatzgebiet / Anwendung

Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen, Apparaten etc.

Einsatztemperaturen

-40°C bis +1150°C

Anschlusskopf (siehe Zubehör)

B A
BUS B
BUZ C
BUZH D
BBK E
BUKH F
X
1 x

Halsrohrlänge

130mm A
X
2 x

Flansch

DN25 PN40 A
DN40 PN40 B
DN50 PN40 C
ANSI 1“ 150lbs D
ANSI 1“ 300lbs E
X
3 x

Dichtflächen

Form B A
Form C B
Form N C
Form F D
X
4 x

Einbaulängen

160mm A
250mm B
400mm C
X
5 x

Schutzrohrddurchmesser

11mm A
11mm mit Spitze ø 6 mm B
9mm C
9mm mit Spitze ø 6 mm D
X
6 x

Werkstoff

1.4571 (-40°C…..+800°C) A
1.4404 (-40°C…..+800°C) B
2.4816 (-40°C…+1150°C) C
X
7 x

Messeinsatz

1xTyp K ; Kl.2 (-40°C…+1200°C) A
2xTyp K ; Kl.2 (-40°C…+1200°C) B
1xTyp J ; Kl.2 (-40°C….+ 750°C) C
2xTyp J ; Kl.2 (-40°C….+ 750°C) D
X
8 x

Messstelle

Vom Mantel isoliert A
Mit Mantel verschweisst * B
9 x

Ausführung

ohne Ex A
II 1G EEx ia IIC T1…..T6 B
10 x

* nicht als Ex-Ausführung

Kopftransmitter / Messumformer:
Messumformer diverser Hersteller auf Anfrage bei uns erhältlich.

icon_rotax.pngAusführung mit Bescheinigung lieferbar

Bestellcode

Flansch-Thermoelement TTFa

Bestellcode-Nummern 1 2 3 4 5 6 7 8 9 10
  - - - - - - - - - -
