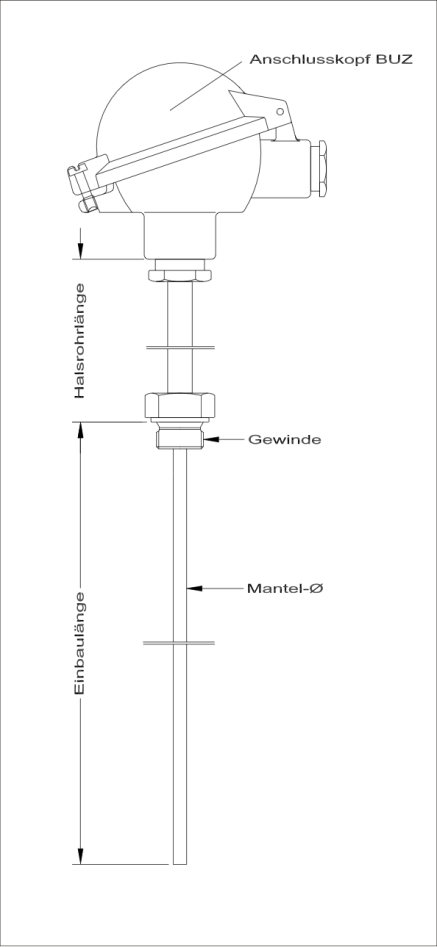

Einbau-Thermoelement in separates Schutzrohr

Unser Einbau-Thermoelement in separatem Schutzrohr TTI findet universale Einsatzgebiete. Dank seiner robusten Bauform und verschiedensten Konfigurationsmöglichkeiten kann dieser Temperaturfühler an jede Anwendung spezifisch angepasst werden. Dieser Typ wird branchenübergreifend eingesetzt und zählt zu den meist verwendeten Temperaturfühlern, zudem ist er auch mit Ex-Zulassung erhältlich.

Thermoelement zum Einbau in separates Schutzrohr TTIb

Einsatzgebiet / Anwendung
Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen, Apparaten etc.

Einsatztemperaturen
-40°C bis +1150°C



Anschlusskopf (siehe Zubehör)

B A
BUS B
BUZ C
BUZH D
BBK E
BUKH F
X
1 x

Halsrohrlänge

130 mm A
150mm B
X
2 x

Gewinde

G1/2“ A
G3/4“ B
G1“ C
½“NPT D
¾“NPT E
1“NPT F
M18x1,5 G
M14x1,5 H
X
3 x

Einbaulängen

115mm A
140mm B
160mm C
200mm D
250mm E
260mm F
400mm G
X
4 x

Manteldurchmesser

3mm A
6mm B
X
5 x

Mantel-Werkstoff

1.4541 (bei Thermopaar Typ J) A
2.4816 (bei Thermopaar Typ K) B
X
6 x

Messeinsatz

1xTyp K ; Kl.2 (-40°C.….+1200°C) A
2xTyp K ; Kl.2 (-40°C.….+1200°C) B
1xTyp J ; Kl.2 (-40°C…...+ 750°C) C
2xTyp J ; Kl.2 (-40°C…...+ 750°C) D
X
7 x

Messstelle

Vom Mantel isoliert A
Mit Mantel verschweisst * B
8 x

Ausführung

ohne Ex A
II 1G EEx ia IIC T1…..T6 B
9 x

* nicht als Ex-Ausführung

Kopftransmitter / Messumformer:
Messumformer diverser Hersteller auf Anfrage bei uns erhältlich.

icon_rotax.pngAusführung mit Bescheinigung lieferbar.

Einsatz in Zone 0 nur in Verbindung mit Schutzrohr, Mindestwandstärke 1mm.

Bestellcode

Thermoelement zum Einbau in separates Schutzrohr TTIb

Bestellcode-Nummern 1 2 3 4 5 6 7 8 9
  - - - - - - - - -
