Einschraub-Thermoelement ohne Halsrohr

Unser Einschraub-Thermoelement ohne Halsrohr TTBS6 findet universale Einsatzgebiete. Dank seiner robusten Bauform und verschiedensten Konfigurationsmöglichkeiten kann dieser Temperaturfühler an jede Anwendung spezifisch angepasst werden. Dieser Typ wird branchenübergreifend eingesetzt und zählt zu den meist verwendeten Temperaturfühlern.

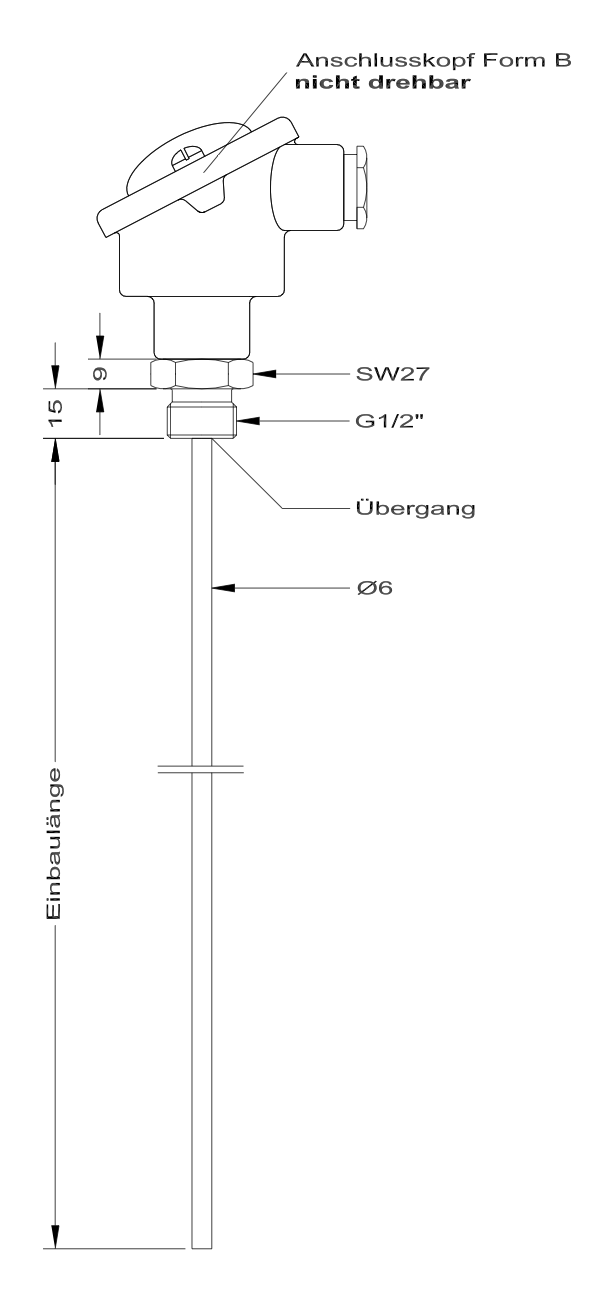

Einschraub-Thermoelement ohne Halsrohr TTBS6a

Einsatzgebiet / Anwendung

Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen, Apparaten etc.

Einsatztemperaturen

-40°C bis +1150°C

Anschlusskopf (siehe Zubehör)

B A
BUS B
BUZ C
BUZH D
BBK E
BUKH F
X
1 x

Gewinde

G1/2“ A
G3/4“ B
G1“ C
½“NPT D
¾“NPT E
1“NPT F
M18x1,5 G
M14x1,5 H
X
2 x

Einbaulängen

115mm A
140mm B
160mm C
200mm D
250mm E
260mm F
400mm G
X
3 x

Manteldurchmesser

3mm A
6mm B
X
4 x

Mantel-Werkstoff

1.4541 (bei Thermopaar Typ J) A
2.4816 (bei Thermopaar Typ K) B
X
5 x

Messeinsatz

1xTyp K ; Kl.2 (-40°C.….+1200°C) A
2xTyp K ; Kl.2 (-40°C.….+1200°C) B
1xTyp J ; Kl.2 (-40°C…...+ 750°C) C
2xTyp J ; Kl.2 (-40°C…...+ 750°C) D
X
6 x

Messstelle

Vom Mantel isoliert A
Mit Mantel verschweisst B
7 x

Uebergang

Verschweisst (Messeinsatz nicht auswechselbar) A
Nicht verschweisst, gefedert (Messeinsatz auswechselbar) B
8 x

Ausführung

ohne Ex A
II 1G Ex ia IIC T1…..T6 B
9 x

* nicht als Ex-Ausführung

Kopftransmitter / Messumformer:
Messumformer diverser Hersteller auf Anfrage bei uns erhältlich.

Einsatz in Zone 0 nur in Verbindung mit Schutzrohr, Mindestwandstärke 1mm.

icon_rotax.pngAusführung mit Bescheinigung lieferbar.

Bestellcode

Einschraub-Thermoelement ohne Halsrohr TTBS6a

Bestellcode-Nummern 1 2 3 4 5 6 7 8 9
  - - - - - - - - -
