Einsteck-Thermoelement (Bajonettfühler)

Durch die spezielle Messspitze sind die Bajonettfühler TTKW1 besonders für den Einsatz in planen und spitzen Bohrungen geeignet. Durch die formstabile Druckfeder ist ein konstanter Anpressdruck der Messspitze im Bohrloch gegeben, zudem bietet diese einen Kabelknickschutz. Durch den verstellbaren Bajonettverschluss kann die Einbaulänge je nach Bedarf variiert werden. Der Einsatzbereich liegt zwischen -50°C bis +600°C.

Einsteck-Thermoelement (Bajonettfühler)  TTKW1

Einsatzgebiet / Anwendung

Temperaturmessung in:

  • Kunststoffverarbeitungsmaschinen
  • Spritzgussmaschinen
  • Zylinderköpfen und Ölwannen von Motoren
  • im Maschinen- und Anlagebau
  • in Rohrleitungen und Behältern, etc.

Einsatztemperaturen

-50°C bis +600°C

Sensorschaltung

1xTyp K (NiCr-Ni) ; Kl.2 A
2xTyp K (NiCr-Ni) ; Kl.2 B
1xTyp J (Fe-CuNi) ; Kl.2 C
2xTyp J (Fe-CuNi) ; Kl.2 D
X
1 x

Messstelle

Vom Schutzrohr isoliert A
Mit Schutzrohr verschweisst * B
2 x

Kabellänge

1000mm A
3000mm B
5000mm C
X
3 x

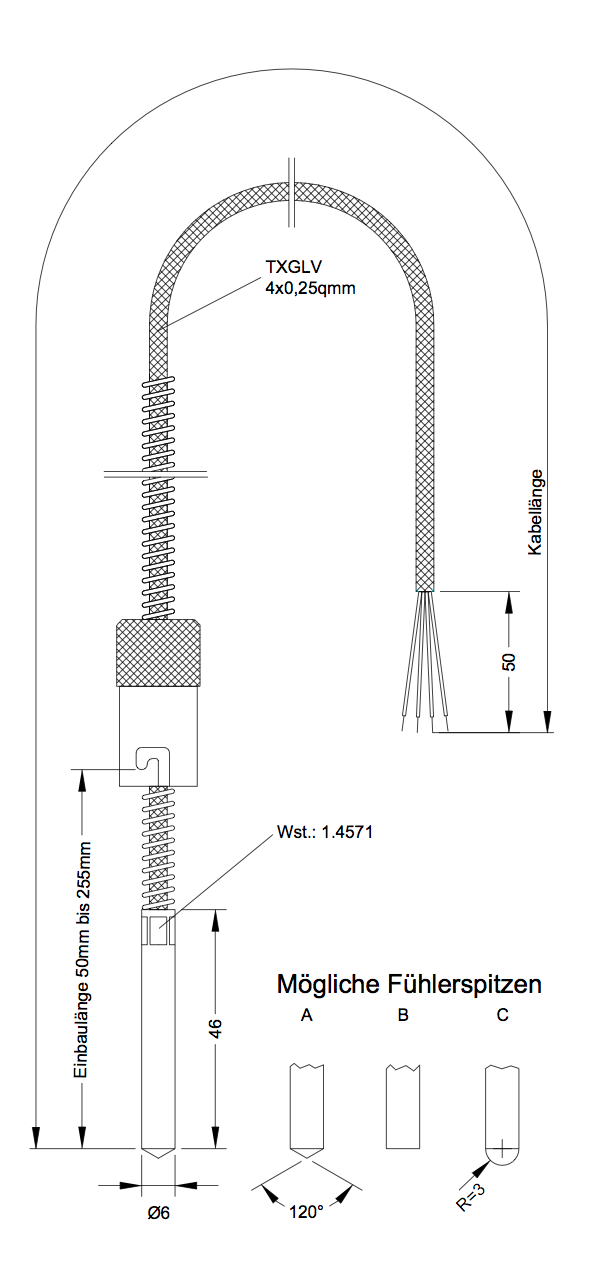

Mögliche Fühlerspitzen

A (Bohrerwinkel 120°) A A
B (plangedreht) B
C (rund) C
X
4 x

Material der Fühlerspitze

Reinsilber A
Rostfreier Stahl B
5 x

Ausführung

ohne Ex A
II 1G EEx ia IIC T1…..T6 B
6 x

* nicht als Ex-Ausführung

icon_rotax.pngAusführung mit Bescheinigung lieferbar.

Einsatz in Zone 0 nur in Verbindung mit Schutzrohr, Mindestwandstärke 1mm.

Bestellcode

Einsteck-Thermoelement (Bajonettfühler)  TTKW1

Bestellcode-Nummern 1 2 3 4 5 6
  - - - - - -
