Gerades Thermoelement ohne Prozessanschluss

Gerade Thermoelemente ohne Prozessanschluss TTA werden in Hochtemperaturbereichen eingesetzt, vor allem in Stahlwerken, Metallgießereien und Ofenbauern. Dank dem Einsatz von Keramik kann das Thermoelement Temperaturen bis +1150°C erfassen, was die meisten Anwendungen somit abdecken kann.

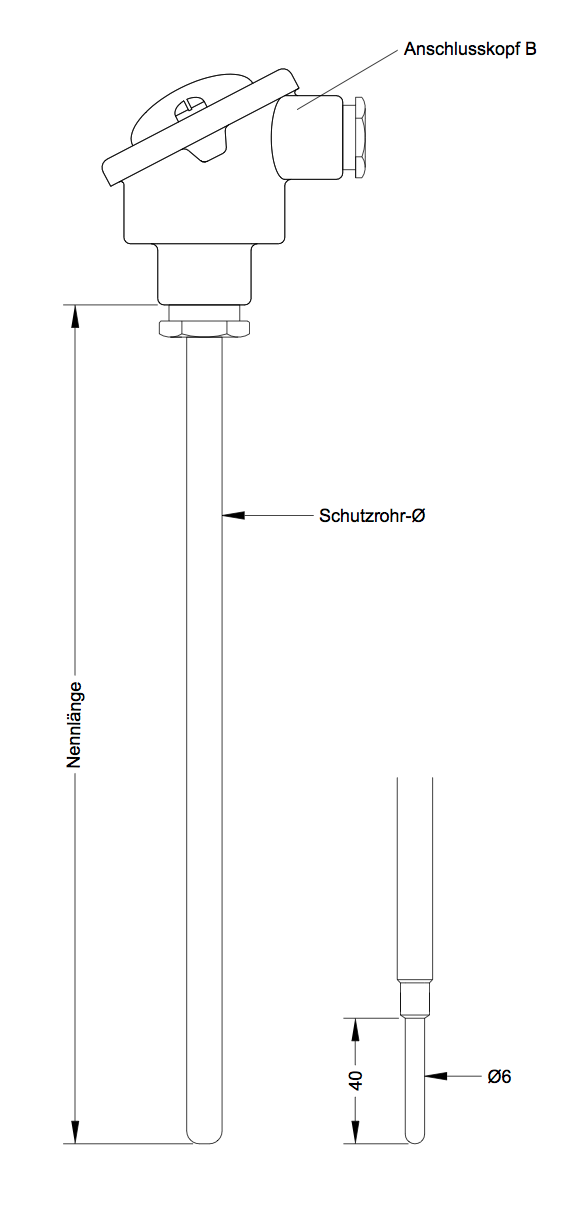

Gerades Thermoelement ohne Prozessanschluss TTA

Einsatzgebiet / Anwendung

Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen, Apparaten etc.

 Einsatztemperaturen

-40°C bis +1150°C

Anschlusskopf (siehe Zubehör)

B A
BUS B
BUZ C
BUZH D
BBK E
BUKH F
X
1 x

Nennlängen

160mm A
250mm B
400mm C
X
2 x

Schutzrohrdurchmesser

6mm A
8mm B
8mm mit Spitze Ø6mm C
9mm D
9mm mit Spitze Ø6mm E
10mm F
10mm mit Spitze Ø6mm G
11mm H
11mm mit Spitze Ø6mm I
12mm J
12mm mit Spitze Ø6mm K
15mm L
15mm mit Spitze Ø6mm M
X
3 x

Werkstoff

1.4571 (-40°C…..+800°C) A
1.4404 (-40°C…..+800°C) B
2.4816 (-40°C…+1150°C) C
X
4 x

Messeinsatz

1xTyp K ; Kl.2 (-40°C…+1200°C) A
2xTyp K ; Kl.2 (-40°C…+1200°C) B
1xTyp J ; Kl.2 (-40°C….+ 750°C) C
2xTyp J ; Kl.2 (-40°C….+ 750°C) D
X
5 x

Messstelle

Vom Mantel isoliert A
Mit Mantel verschweisst * B
6 x

Ausführung

ohne Ex A
II 1G EEx ia IIC T1…..T6 B
7 x

* nicht als Ex-Ausführung

Kopftransmitter / Messumformer:
Messumformer diverser Hersteller auf Anfrage bei uns erhältlich

icon_rotax.pngAusführung mit Bescheinigung lieferbar

Bestellcode

Gerades Thermoelement ohne Prozessanschluss TTA

Bestellcode-Nummern 1 2 3 4 5 6 7
  - - - - - - -
