Mantel-Thermoelement mit Standard-Kupplung

Mantel-Thermoelemente mit Standard-Kupplung TTMC sind bestens geeignet für Temperaturmessungen mit hohen Temperaturen. Sie können in gasförmigen sowie in flüssigen Medien eingesetzt werden und durch den speziellen Innenaufbau sind Mantelthermoelemente für Einsätze mit hohen Drücken und Vibrationen geeignet. Das Mantelthermoelement ist biegbar und verfügt über eine sehr schnelle Ansprechzeit.

Mantel-Thermoelement mit Standard-Kupplung TTMC

Einsatzgebiet / Anwendung

  • Temperaturmessung in flüssigen oder gasförmigen Medien
  • in Laboratorien
  • im Maschinen- und Anlagebau
  • in kleinen Rohrleitungen, etc.

Einsatztemperaturen

-40°C bis +1150°C

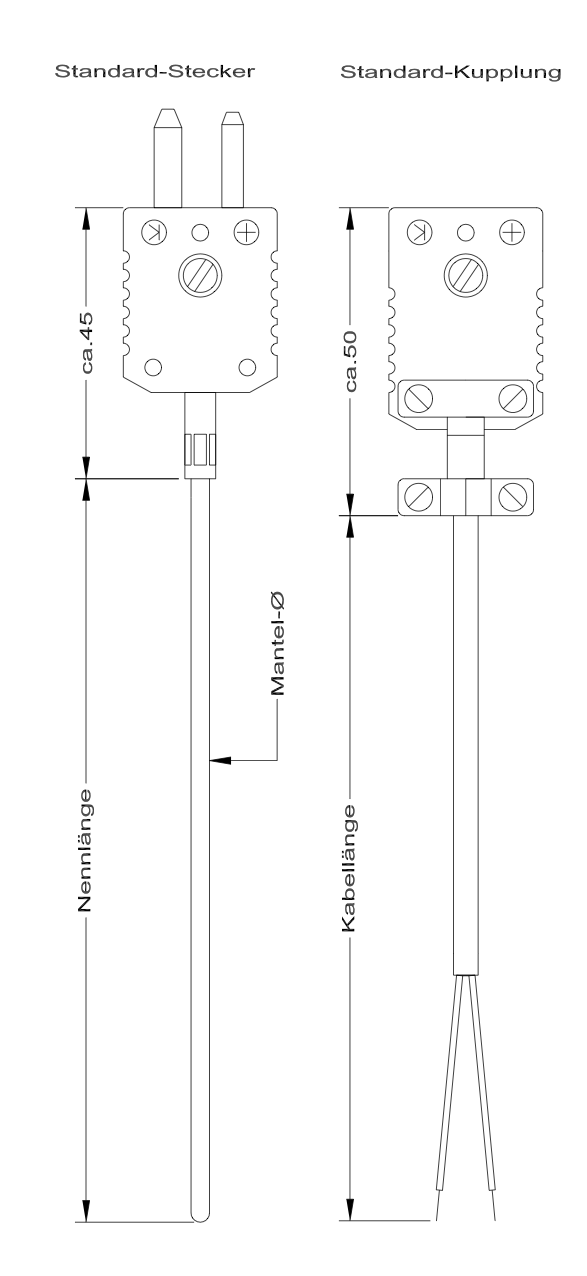

Steckverbindung

Standard-Stecker A
X
1 x

Mantel-Ø

6,0 mm A
4,5 mm B
3,0 mm C
X
2 x

Nennlängen

160 mm A
250 mm B
400 mm C
X
3 x

Werkstoff

1.4541 (bei Thermopaar T yp J) A
2.4816 (bei Thermopaar T yp K) B
X
4 x

Thermopaar

1xTyp K ; Kl.2 (-40°C.….+1200°C) A
2xTyp K ; Kl.2 (-40°C.….+1200°C) B
1xTyp J ; Kl.2 (-40°C…...+ 750°C) C
2xTyp J ; Kl.2 (-40°C.…..+ 750°C) D
X
5 x

Ausgleichsleitung

PVC/PVC A
Silikon/Silikon B
PTFE/PTFE C
Ohne D
X
6 x

Kabellänge

1000 mm A
3000 mm B
5000 mm C
X
7 x

Messstelle

Vom Mantel isoliert A
Mit Mantel verschweisst* B
8 x

Ausführung

Ausführung A B ohne Ex A
II 1G EEx ia IIC T1…..T6 B
9 x

* nicht als Ex-Ausführung

icon_rotax.pngAusführung mit Bescheinigung lieferbar

Für Zone 0 muss ein separates Schutzrohr verwendet werden.

Bestellcode

Mantel-Thermoelement mit Standard-Kupplung TTMC

Bestellcode-Nummern 1 2 3 4 5 6 7 8 9
  - - - - - - - - -
