Mantel-Thermoelement mit Ausgleichsleitung ohne Prozessanschluss

Schnellansprechendes Mantel-Thermoelement für den Einbau in Rohrleitungen und Behälter. Nennlänge und Manteldurchmesser können frei gewählt werden. Prozessanschlüsse finden Sie auf dieser Webseite unter Zubehör.

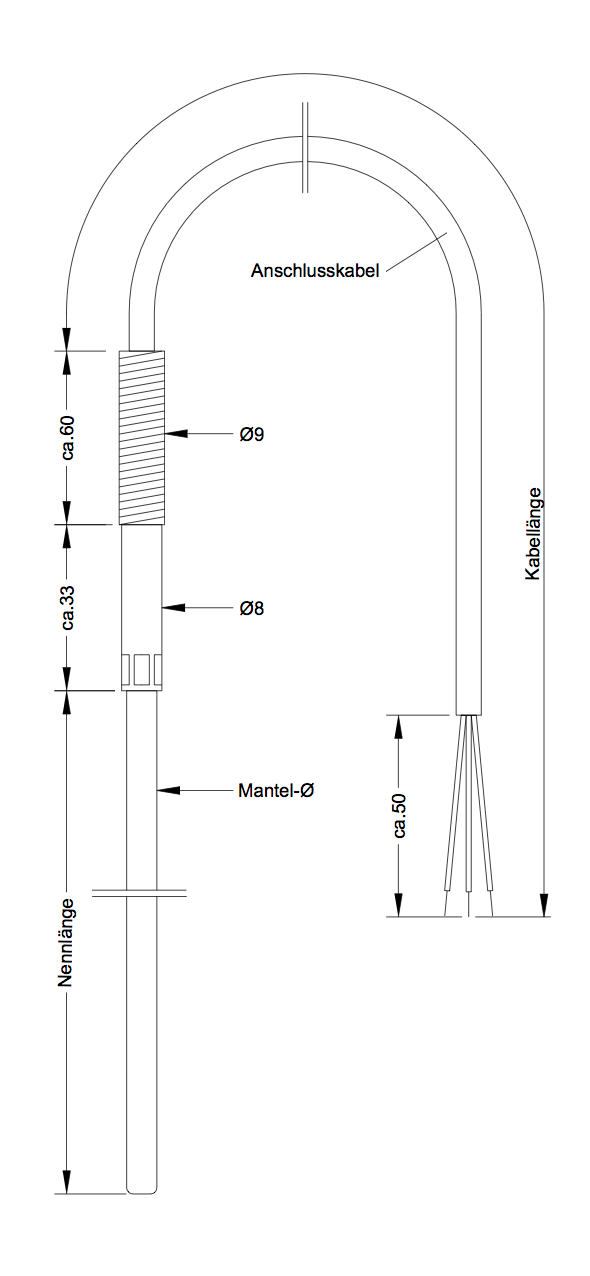

Mantel-Thermoelement ohne Prozessanschluss TTMBF

Einsatzgebiet / Anwendung

  • Temperaturmessung in flüssigen oder gasförmigen Medien
  • In Laboratorien
  • Im Maschinen- und Anlagebau
  • In kleinen Rohrleitungen
  • etc.

Einsatztemperaturen

-40°C bis +1150°C

Mantel-Ø

6,0 mm A
4,5 mm B
3,0 mm C
X
1 x

Nennlängen

160mm A
250mm B
400mm C
X
2 x

Werkstoff

1.4541 (bei Thermopaar Typ J) A
2.4816 (bei Thermopaar Typ K) B
X
3 x

Kabellänge

1000mm A
3000mm B
X
4 x

Ausgleichsleitung

PVC A
PVC mit Abschirmung B
Silikon C
Teflon D
Teflon mit Abschirmung E
Glasfaser mit Stahlgeflecht F
X
5 x

Thermopaar

1xTyp K ; Kl.2 (-40°C.….+1200°C) A
2xTyp K ; Kl.2 (-40°C.….+1200°C) B
1xTyp J ; Kl.2 (-40°C…...+ 750°C) C
2xTyp J ; Kl.2 (-40°C.…..+ 750°C) D
X
6 x

Messstelle

Vom Mantel isoliert A
Mit Mantel verschweisst * B
7 x

Ausführung

ohne Ex A
II 1G EEx ia IIC T1…..T6 B
8 x

* nicht als Ex-Ausführung

icon_rotax.pngAusführung mit Bescheinigung lieferbar

Für Zone 0 muss ein separates Schutzrohr verwendet werden

Bestellcode

Mantel-Thermoelement ohne Prozessanschluss TTMBF

Bestellcode-Nummern 1 2 3 4 5 6 7 8
  - - - - - - - -
