Winkel-Thermoelement

Abgewinkeltes Thermoelement mit Metallschutzrohr TTWB für Temperaturen bis +1200°C. Nennlänge, Halterohrlänge, Anschlusskopf sowie Thermopaar können frei gewählt werden. Prozessanschlüsse finden Sie unter Produkte - Zubehör (Prozessanschlüsse für gerade Thermoelemente)

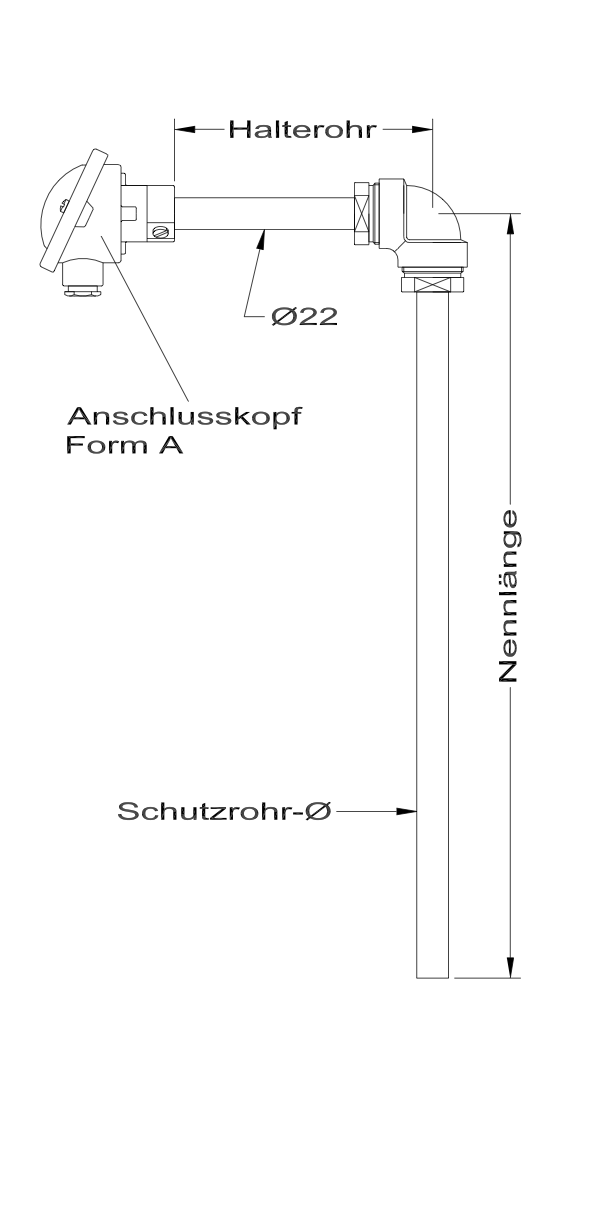

Winkel-Thermoelement TTWB

Einsatzgebiet / Anwendung

  • Salz- und Metallschmelzen
  • Glüh-, Wärmebehandlungsprozesse
  • Abfall-, Sondermüllverbrennung

Einsatztemperaturen

bis +1200°C

Anschlusskopf (siehe Zubehör)

A A
AUZH B
X
1 x

Nennlängen

500mm A
710mm B
1000mm C
1400mm D
2000mm E
X
2 x

Halterohrlänge

300mm A
500mm B
X
3 x

Thermopaar

1xTyp J (-40°C..….750°C) A
2xTyp J (-40°C..….750°C) B
1xTyp K (-40°C….1200°C) C
2xTyp K (-40°C….1200°C) D
X
4 x

Schutzrohr-Werkstoff

1.1003 (550°C) A=Ø22/12 A
1.4762 (1200°C) A=Ø22/ 18 B
1.4841 (1150°C) A=Ø22/18 C
1.4749 (1100°C) A=Ø26/18 D
1.0308 emailliert (550°C) A=22/18 E
X
5 x

Keramisches Innenrohr

Ohne A
Mit (Keramik Typ C610 B
X
6 x

Prozessanschluss (siehe Zubehör)

Ohne A
Anschlagflansch B
Verschiebbare Verschraubung C
X
7 x

Kopftransmitter / Messumformer:
Messumformer diverser Hersteller auf Anfrage bei uns erhältlich.

Bestellcode

Winkel-Thermoelement TTWB

Bestellcode-Nummern 1 2 3 4 5 6 7
  - - - - - - -
