Flansch-Widerstandsthermometer

Unsere Flansch-Widerstandsthermometer TWF dienen zur Temperaturmessung von flüssigen und gasförmigen Medien in Rohrleitungen und Behältern. Unser TWF ist standardmäßig auch mit Ex-Zulassung erhältlich. Bei Anwendungen in aggressiven Medien können zudem spezielle Materialien oder Beschichtungen verwendet werden.

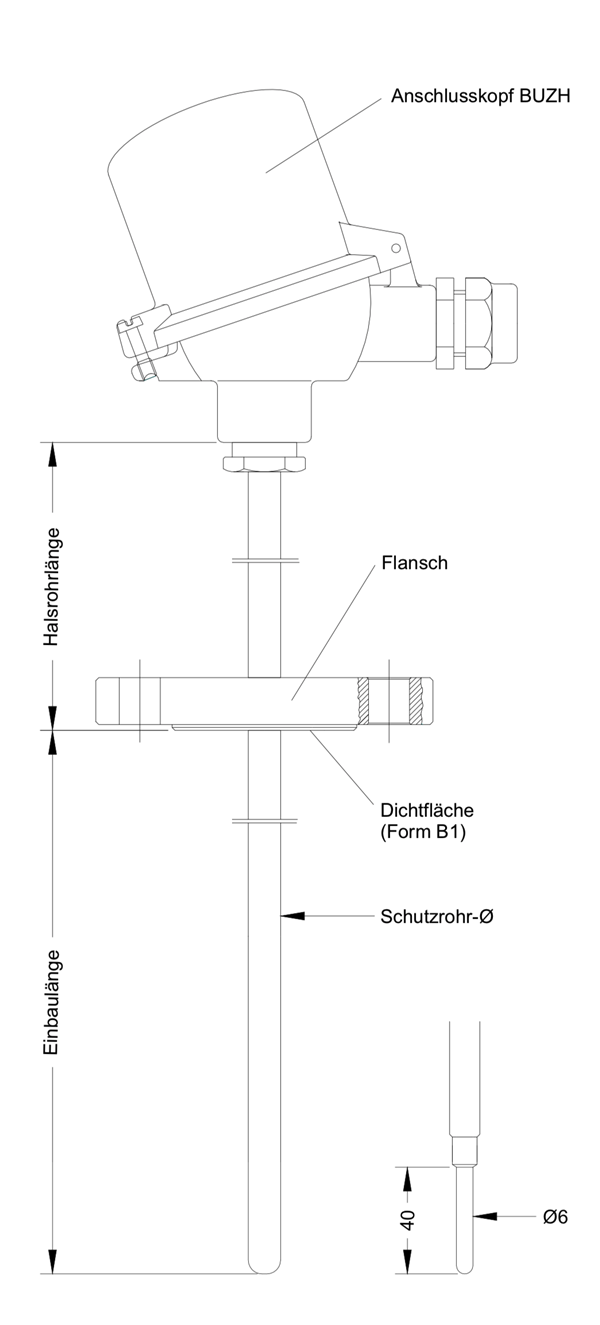

Flansch-Widerstandsthermometer TWFc

Einsatzgebiet / Anwendung

Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen, Apparaten etc.

Einsatztemperaturen

- 50°C bis +400°C A
-200°C bis +600°C B
- 50°C bis +850°C ** C
1 x

Anschlusskopf (siehe Zubehör)

B A
BUS B
BUZ C
BUZH D
BBK E
BUKH F
X
2 x

Halsrohrlänge

130 mm A
X
3 x

Flansch

DN25 PN40 A
DN40 PN40 B
DN50 PN40 C
ANSI 1“ 150lbs D
ANSI 1“ 300lbs E
X
4 x

Dichtflächen

Form A (alt Form B) A
Form B1 (alt Form C) B
Form D (alt Form N) C
Form C (alt Form F) D
X
5 x

Einbaulängen

160mm A
250mm B
400mm C
X
6 x

Schutzrohrddurchmesser

11mm A
11mm mit Spitze ø 6 mm B
9mm C
9mm mit Spitze ø 6 mm D
X
7 x

Werkstoff

1.4571 A
1.4404 B
2.4816 C
X
8 x

Messeinsatz

1xPt100 ; Klasse B ; 2 -Leiter A
1xPt100 ; Klasse B ; 3 -Leiter B
1xPt100 ; Klasse B ; 4 -Leiter C
2xPt100 ; Klasse B ; 2 -Leiter D
2xPt100 ; Klasse B ; 3 -Leiter E
1xPt100 ; Klasse A ; 3 -Leiter F
1xPt100 ; Klasse A ; 4 -Leiter G
2xPt100 ; Klasse A ; 3-Leiter H
X
9 x

Ausführung

ohne Ex A
II 1G EEx ia IIC T 1…..T6 B
10 x

** geeigneter Schutzrohrwerkstoff z.B. 2.4816

Kopftransmitter / Messumformer:
Messumformer diverser Hersteller auf Anfrage bei uns erhältlich

icon_rotax.pngAusführung mit Bescheinigung lieferbar

Bestellcode

Flansch-Widerstandsthermometer TWFc

Bestellcode-Nummern 1 2 3 4 5 6 7 8 9 10
  - - - - - - - - - -
