Prozessanschluss für gerade Thermoelemente

Bei metallenen Schutzrohren ist das Befestigungselement frei verschiebbar, während es bei keramischen Schutzrohren jeweils am Übergang zum Halterohr sitzt. Bei keramischen Schutzrohren mit Anschlag und Gegenflansch befindet sich die Befestigung am Halterohrende mit Dichtung auf dem Keramikrohr. Die Position der Gewindemuffe ist auf dem Halterohr frei wählbar.

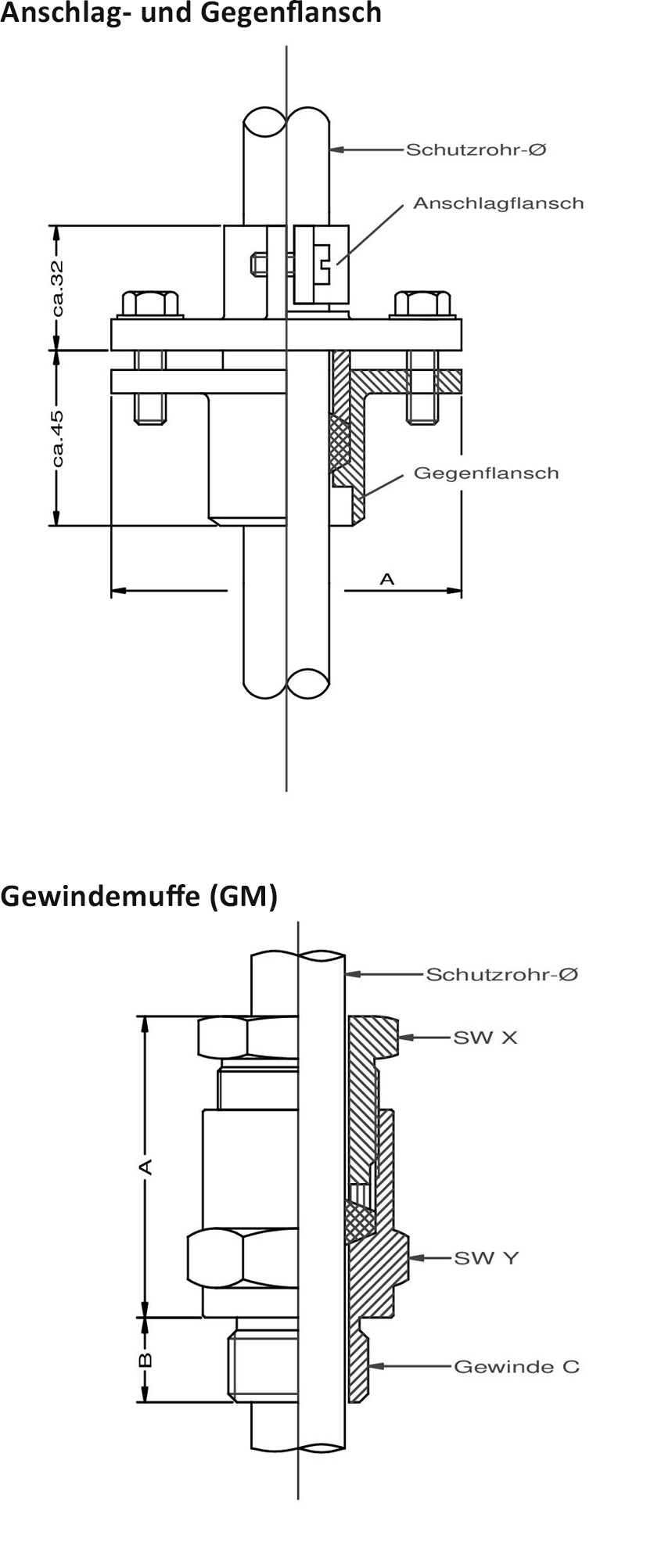

Prozessanschlüsse für gerade Thermoelemente AF2 & GF / GM

(Anschlag- und Gegenflansch und Gewindemuffe)





Anschlagflansch

Schutzrohr-Durchmesser

15 mm A
22 mm B
32 mm C
1 x

.

Gegenflansch

Schutzrohr-Durchmesser

15 mm D
22 mm E
32 mm F
2 x

.

Gewindemuffe

Schutzrohr-Durchmesser

15 mm (G 3/4") G
22 mm (G 1") H
32 mm (G 1 1/4") I
3 x

Bestellcode

Prozessanschlüsse für gerade Thermoelemente AF2 & GF / GM

(Anschlag- und Gegenflansch und Gewindemuffe)





Bestellcode-Nummern 1 2 3
  - - -
