Verschiebbare Verschraubungen / Klemmverschraubungen

Unsere Klemmverschraubungen finden universellen Einsatz, hauptsächlich für die Montage und Befestigung von Widerstands-Thermometern und Thermoelementen. Innendurchmesser, das Gewinde sowie der Klemmring können frei gewählt werden, somit finden Sie für jede Anwendung die passende Lösung.

Verschiebbare Verschraubungen VSa

Einsatzgebiet / Anwendung

Prozessanschluss für Mantel- und Rohr- Widerstandsthermometer sowie Mantelthermoelemente.

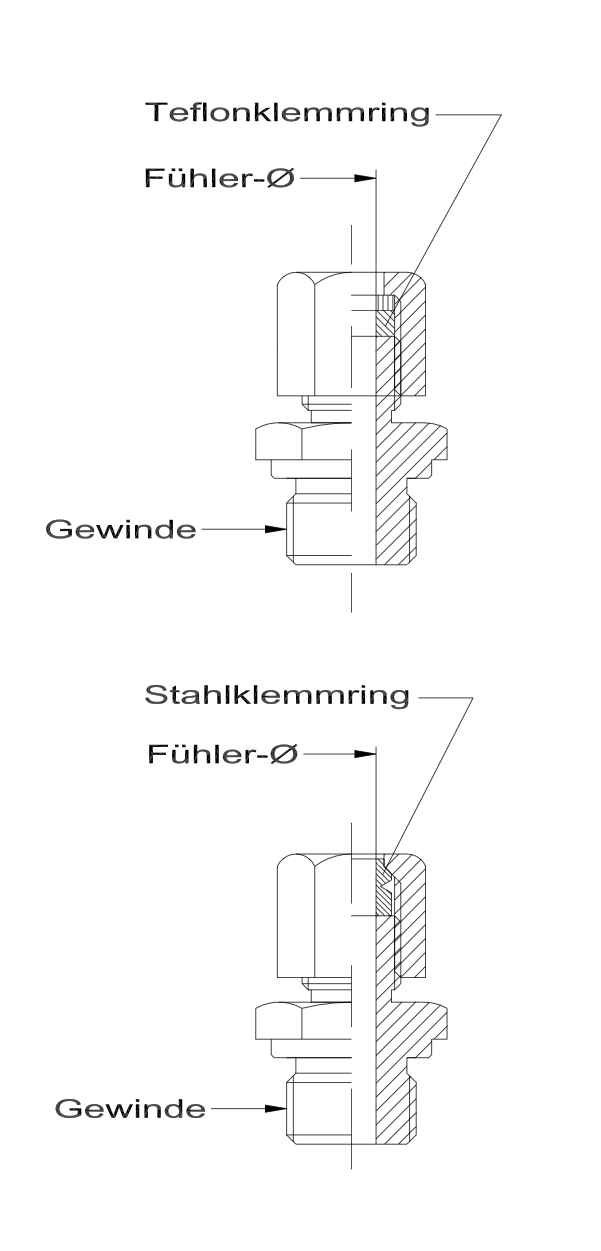

Stahlklemmringe sind weniger temperatur- und druckempfindlich. Bei erhöhten Temperaturen und erhöhtem Druck ist eine detaillierte Abklärung notwendig. Stahlklemmringe verformen sich ins Fühlerrohr und sitzen fest.

Teflonklemmringe verformen sich nicht ins Fühlerrohr und lassen sich wieder lösen. Sie sind jedoch nur für Temperaturen bis T max. +200°C und einem Druck bis p max. 6 bar geeignet.

Fühlerdurchmesser

1.5mm A
3mm B
4mm C
4,5mm D
5mm E
6mm F
8mm G
9mm H
10mm I
12mm J
15mm K
X
1 x

Klemmring

Stahl A
Teflon (PTFE) B
2 x

Gewinde

M8x1 A
M8x1 konisch B
G1/8“ C
1/8“ NPT D
G1/4“ E
¼“ NPT F
G3/8“ G
3/8“ NPT H
G1/2“ I
½“ NPT J
G3/4“ K
¾“ NPT L
X
3 x

Werkstoff-Verschraubung

Rostfrei A
Stahl verzinkt B
4 x

Bestellcode

Verschiebbare Verschraubungen VSa

Bestellcode-Nummern 1 2 3 4
  - - - -

    Ihre Anfrage
